小型隔膜計量泵CK系列
流量范圍：4～75L/h
壓力范圍：0～10Bar
應用領域：環保水處理、市政、電力、造紙、食品、醫療等相關領域
訂購熱線：0519-82900801
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
1
產品描述
產品描述
CK系列計量泵是由電機驅動的機械隔膜式計量泵，適用于小流量場合的流體計量。機體采用PP材質，輕巧方便，強度及耐腐蝕性佳，精確的微量調整。 構造上安全無泄漏。泵在運行或停止的狀態中都可以手動調節流量。
產品特點
超大球閥，下降速度更快，密封性能更穩定。
PTFE 隔膜;
采用自潤滑軸承技術，摩擦部分不易卡死。
有PVC、PP、PVDF和不銹鋼304、316泵頭可以選擇，
標配臺灣成鋼或進口北譯減速電機。
工作條件
室內/室外
環境溫度：-10℃～ +45℃
驅動方式：電機驅動
功率：40W
防護等級：IP54
電源：?jiǎn)蜗?10V、220V電容啟動馬達; 三相220V、380V感應馬達
|

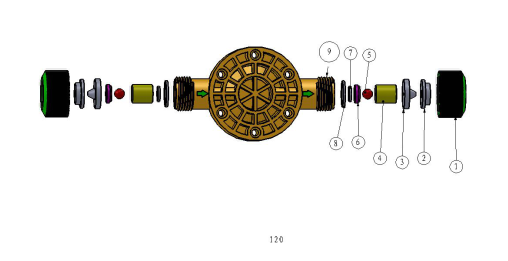

NO |
零件名稱 |
數量 |
|
1 |
螺帽 |
2 |
|
2 |
軟管套環 |
2 |
|
3 |
軟管?chē)娮?/font> |
2 |
|
4 |
球?qū)Ч?/font> |
2 |
|
5 |
球閥 |
2 |
|
6 |
球座 |
2 |
|
7 |
小O型環 |
2 |
|
8 |
大O型環 |
2 |
|
9 |
前蓋 |
2 |
型號參數
|
型號 |
出口最大壓力 |
流量 |
沖程 |
膜片直徑 |
電機功率 |
重量 |
連接方式 |
|||
|
Bar |
L/h |
L/min |
Stroke/min |
mm |
w |
kg |
軟管mm |
硬管 |
||
|
CK |
04 |
10 |
4.2 |
0.07 |
16 |
65 |
40 |
5.2 |
內徑:6mm |
DN15 |
|
06 |
10 |
6.6 |
0.11 |
24 |
||||||
|
12 |
10 |
12.6 |
0.21 |
48 |
||||||
|
30 |
10 |
30 |
0.50 |
81 |
內徑:9mm |
|||||
|
42 |
10 |
42 |
0.67 |
97 |
||||||
|
54 |
10 |
54 |
0.83 |
116 |
||||||
|
75 |
6 |
75 |
1.25 |
145 |
||||||
流量壓力表（常溫清水測試值）
|
CK04 |
壓力(Bar) |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
流量(L/h) |
3.1 |
3.5 |
3.8 |
3.9 |
4.1 |
4.1 |
4.5 |
5.9 |
5.8 |
6 |
6.2 |
|
|
CK06 |
壓力(Bar) |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
流量(L/h) |
5.5 |
5.5 |
6 |
6.5 |
6.5 |
6.8 |
7.2 |
8.5 |
9 |
9.5 |
10.5 |
|
|
CK12 |
壓力(Bar) |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
流量(L/h) |
11 |
12 |
12.8 |
13.5 |
15 |
16 |
17 |
17.5 |
18 |
19 |
19.9 |
|
|
CK30 |
壓力(Bar) |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
流量(L/h) |
24 |
25 |
26 |
27 |
28 |
28 |
28 |
30 |
30 |
31 |
33 |
|
|
CK42 |
壓力(Bar) |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
流量(L/h) |
27 |
28 |
28 |
29 |
30 |
30 |
31 |
32 |
33 |
36 |
44 |
|
|
CK54 |
壓力(Bar) |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
流量(L/h) |
36 |
37 |
37 |
38 |
39 |
40 |
40 |
42 |
42 |
45 |
55 |
|
|
CK75 |
壓力(Bar) |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
- |
- |
- |
- |
|
流量(L/h) |
58 |
60 |
62 |
63 |
66 |
67 |
75 |
- |
- |
- |
- |
安裝方法
1.安裝泵浦時應選擇堅固之水平地面﹐并保持平穩, 泵浦出入口加裝凡而, 以便維修。
2.盡量避免將機器裝設于戶外。若必需安裝於戶外時﹐應覆蓋保護蓋﹐若泵浦配備有電子控制器時﹐則需加以保護。
3.PVC材質之泵浦應避免受陽光直接照射以防止材質脆化。
4.配管前應先考慮使用之化學液體、溫度條件及輸送揚程﹐選擇不同之管件材料﹐符合實際之要求。例如:溫度60℃以上﹐應選擇PP管件按裝。
5.進行配管時應注意管內不可殘留任何雜質或碎屑﹐必要時應以清水加以清洗管路。
6.泵浦輸送液體超過一定高度時, 須在出口加裝逆止閥防止回壓造成泵浦受損。
7.安全排放閥應裝在泵浦入口開關閥之間并盡可能裝上壓力錶以偵測管內壓力。
8.避免泵浦吸入雜物, 或虹吸作用請加裝底閥。
9.逆止閥應盡量安裝在泵浦出入口附近﹐安裝壓力表或安全排放閥時應盡量使用T型接頭。
10.配管時應注意管線不可用力扭曲﹐安裝完后再檢查泵體是否有因安裝時用力過猛或不正確安裝動作而扭曲變形。
11.機器固定完后應再確認是否牢固﹐并旋轉馬達風扇以確認馬達是否可自由旋轉。
12.接上電源線之前應確認所使用之電源是否與馬達形式相符合﹐并接上過電流保護開關。
13.使用危險之化學液體﹐應將泵浦覆上保護罩以防萬一。
14..安裝完成后應再確認管路是否牢固﹐閥門是否正常，避免液體溫度造成變形或震動破損。
